Ventanas · Medir
Cómo medir una ventana para cambiarla
Mide el hueco donde va a ir la ventana nueva, no la ventana vieja: tres anchos y tres altos, el menor de cada tres, las dos diagonales y el fondo. La holgura de montaje se resta después, y es un dato del fabricante para la forma en que se va a fijar la ventana: pídelo en vez de suponerlo. Apunta las seis medidas. Si luego algo no encaja, ellas dicen por qué.
Seis pasos, diez minutos por hueco
-
Decide qué estás midiendo
Una ventana de sustitución se fabrica a una de dos medidas, y el fabricante tiene que saber cuál. Si el marco viejo sale, la ventana nueva ocupa el hueco de obra, medido entre las caras del muro una vez quitado el marco. Si la nueva va dentro del marco viejo o sobre él (reforma sobre marco existente), la medida se toma sobre ese marco. Las dos dan números distintos.
Con el marco viejo puesto, mide entre las caras del muro donde se vean (levanta un tapajuntas o la silicona de una esquina si hace falta) y apunta cuál de las dos has medido.
¿Solo cambias el vidrio? Es otra medida, entre los galces del marco: mira cómo medir un hueco para pedir vidrio.
-
Tres anchos, tres altos, manda el menor
Ancho arriba, en el centro y abajo. Alto a la izquierda, en el centro y a la derecha. Cuenta el menor de cada tres: un marco hecho a la medida mayor entra por un lado y se clava por el otro.
Los huecos casi nunca son paralelos. El enfoscado es más grueso en un extremo, un dintel cede un poco, un premarco de madera se descuadra con el edificio.
Apunta las seis, no solo la menor.
-

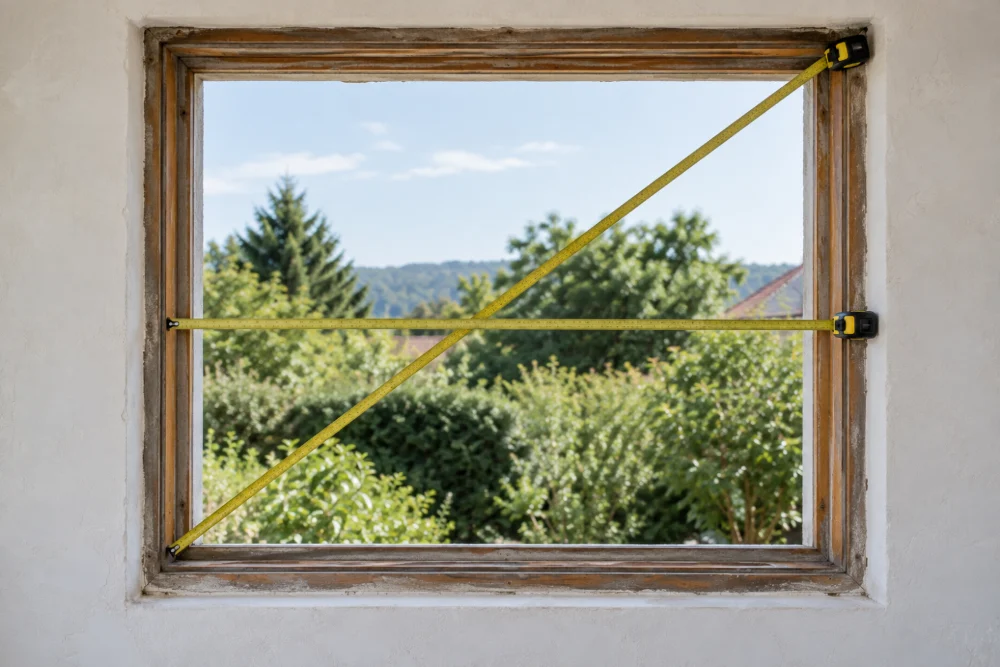

Las dos diagonales
De esquina a esquina, en los dos sentidos. Diagonales iguales: hueco a escuadra. El marco de una ventana es un rectángulo: en un hueco con diagonales distintas hay que calzarlo para escuadrarlo, y la holgura queda más ancha en dos esquinas que en las otras dos.
Fuera de escuadra no es motivo para parar. Es motivo para decirlo en el pedido, para que el montador venga con las cuñas y los remates que hagan falta.
Es la medida que nadie toma, y la que explica la mayoría de los marcos que no asientan bien.
-
El fondo y el vierteaguas
Mide el fondo del hueco, de la cara interior del muro a la exterior, y dónde está el marco viejo dentro de él. El fondo del marco nuevo tiene que caber, y decide cuánto remate o yeso hace falta por dentro.
Abajo, mira sobre qué apoya el marco: el vierteaguas o alféizar, su pendiente, cuánto vuela, y si se queda o se cambia.
Una foto de cada hueco, por dentro y por fuera, responde preguntas que nadie pensó en hacer en obra.
-
La holgura de montaje
La ventana se fabrica más pequeña que el hueco para poder escuadrarla, calzarla, fijarla y sellarla. Cuánto más pequeña depende del sistema de la ventana y de cómo se fija, y es un dato del fabricante o del montador. Pídelo antes de pedir; no uses el de otro.
Y di qué medidas mandas. Si mandas el hueco y el fabricante resta la holgura, bien; si la restas tú y el fabricante la resta otra vez, la ventana llega pequeña.
¿Medidas de hueco o de ventana? Escríbelo en el pedido, siempre.
-
Qué más va en el pedido
Qué hojas abren y hacia dónde: la mano de apertura, y si la indicas vista desde dentro o desde fuera. La altura de la manilla. El vidrio: doble o triple, y vidrio de seguridad donde lo exige el CTE, junto a puertas y en zonas bajas. El color por dentro y por fuera, y lo que tenga que llevar el marco, como un aireador o un cajón de persiana.
Una referencia por hueco (V01, V02…) en las medidas, en las fotos y en el pedido, para que nada se cambie de sitio.
Pásalo a la hoja de medición
La hoja de medición de ventanas y vidrio, gratis, recoge los tres anchos, los tres altos y las diagonales de cada hueco, se queda con el menor, avisa de lo que está fuera de escuadra, guarda las fotos con flechas y cotas en rojo e imprime la hoja para mandarla con el pedido. Funciona en milímetros o en pulgadas y se queda en tu navegador.
Preguntas
¿Se mide la ventana vieja o el hueco?
El hueco donde va a ir la ventana nueva. La vieja pudo hacerse a una medida equivocada, calzarse o recortarse al ponerla. Si la nueva va dentro del marco viejo, se mide ese marco; di cuál en el pedido.
¿Cuál de los tres anchos se usa?
El menor. Los huecos casi nunca son paralelos, y un marco hecho a la medida mayor no entra. Aun así, deja los tres apuntados: si algo no encaja, explican por qué.
¿Cuánto más pequeña que el hueco se hace la ventana?
Lo que marque la holgura de montaje del sistema y de la forma de fijarla, que da el fabricante o el montador. No es un número universal: pídelo, y di al fabricante si tus medidas son de hueco o ya de ventana para que la holgura no se reste dos veces.
¿Y si las diagonales no son iguales?
El hueco está fuera de escuadra. La ventana entra igual, calzada a escuadra, pero con la holgura desigual. Apunta la diferencia en el pedido para que el montador venga preparado.
